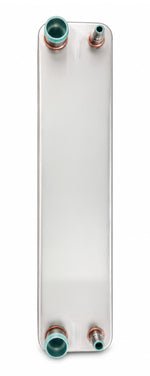

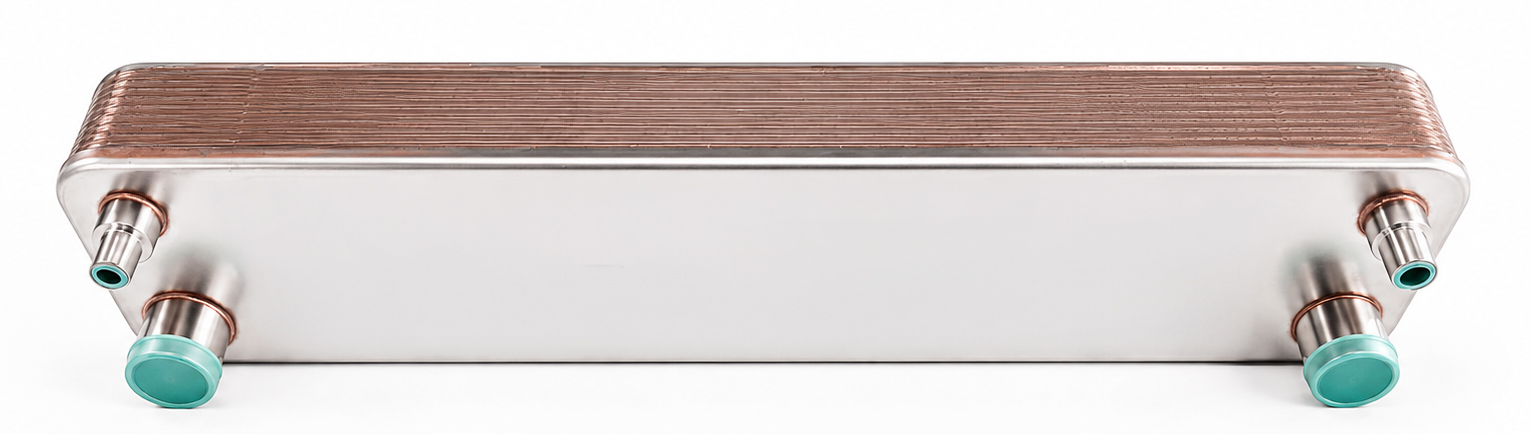

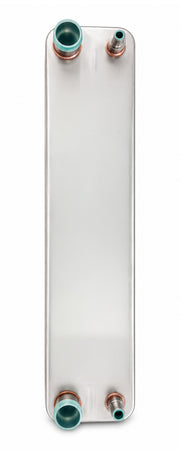

Schimbator de caldura in placi pentru pompa de caldura Fornello Blustark Qsense 9

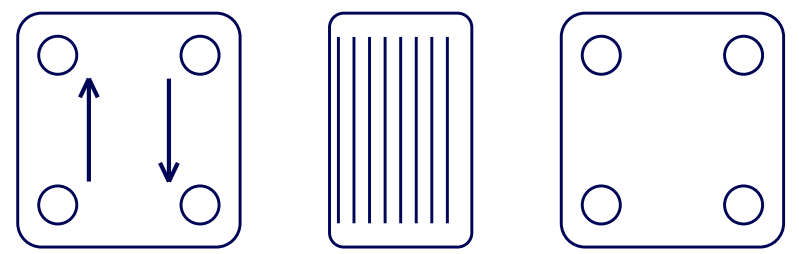

Schimbătorul de căldură cu plăci este alcătuit din plăci din oțel inoxidabil profilate prin presare.

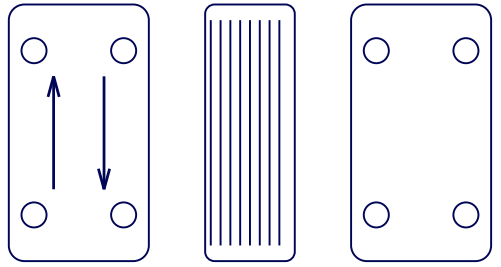

Plăcile alăturate formează canale și sunt montate alternativ, rotite la 180°. Nervurile în relief se intersectează în puncte de contact brazate în vid, formând o rețea de canale încrucișate, rezistentă la presiune și cu transfer termic foarte eficient.

În funcționare, canalele alternează fluidul rece și fluidul cald. Această alternare permite schimbul intens de căldură și utilizarea eficientă a suprafeței plăcilor.

• Volum redus, greutate mică, aspect compact și randament ridicat.
• Plăci din oțel inoxidabil, rezistente la rugină și coroziune.
• Rezistență la temperaturi și presiuni ridicate, durată lungă de viață,
• Economie de energie și impact redus asupra mediulu

CONFIGURAȚIA RACORDURILOR

a) Pe aceeași față: F1, F2, F3, F4.

b) Pe fețe diferite: F1, F3, Q2, Q4.

c) Conectare opusă/diagonală: F3, F4, Q3, Q4.

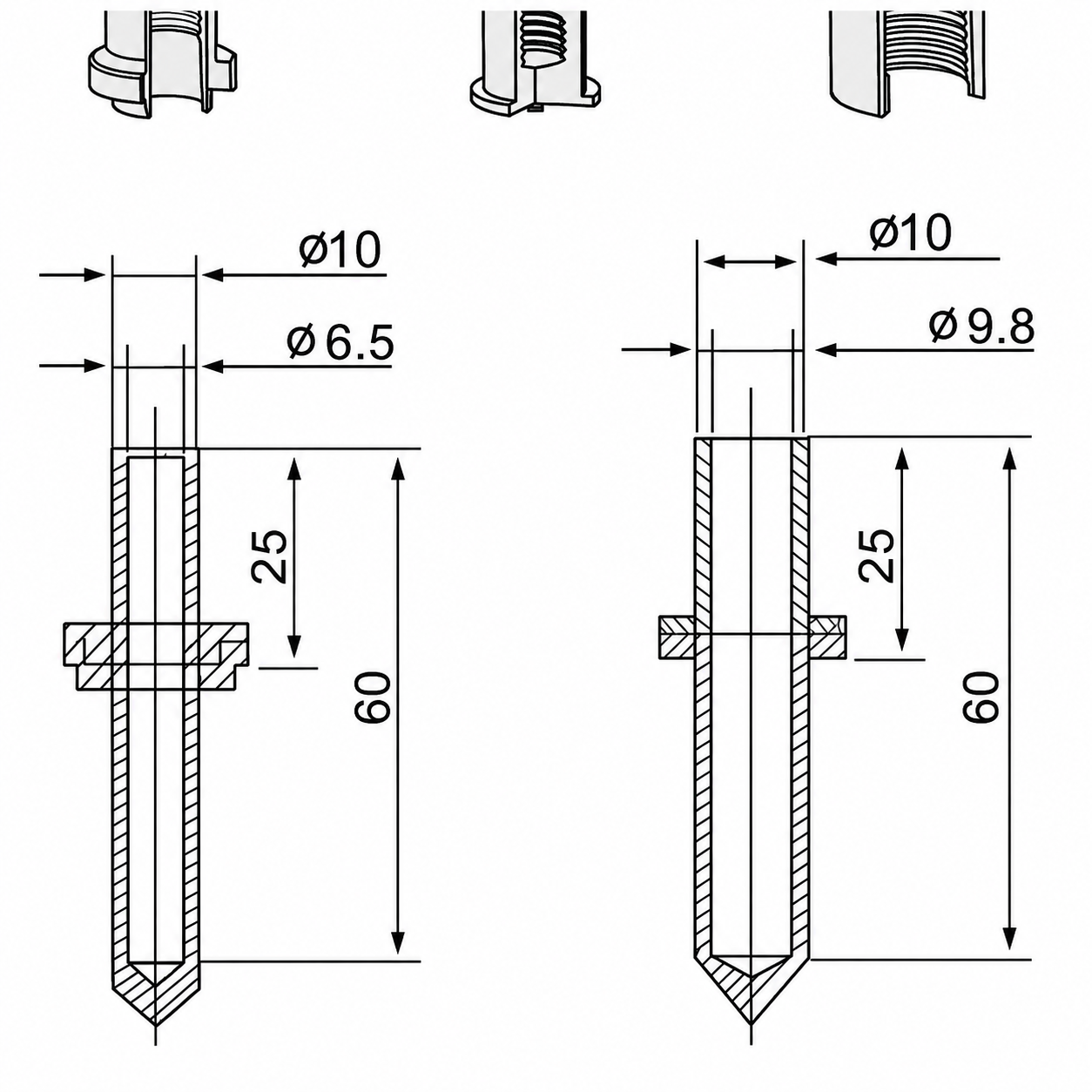

d) Măsurare temperatură pe aceeași față: F1-F4; puncte S2, S4.

e) Sistem dublu: F1, F3, Q1, Q3, F2, F4.

f) Sistem dublu cu măsurare temperatură: F1, F3, Q1, Q3, F2, F4; S2, S4.

DOMENIU DE UTILIZARE

Domenii: refrigerare, încălzire și ventilație, industrie chimică, metalurgie, energie electrică etc.

Echipamente: evaporatoare, condensatoare, răcitoare, economizoare, răcitoare intermediare, recuperatoare de căldură, răcitoare apă/ulei, încălzitoare de apă și alte aplicații

similare.

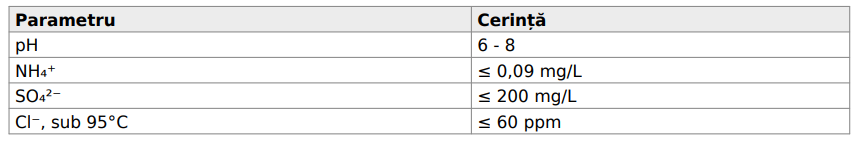

Fluide: agenți frigorifici, apă, ulei, abur, soluții de glicol, alcool, vopsele/acoperiri, apă amoniacală, soluții slab acide și slab alcaline etc.

Atenție: nu se recomandă pentru apă de mare, soluții puternic acide sau puternic alcaline și agenți frigorifici toxici precum amoniacul sau clorul.

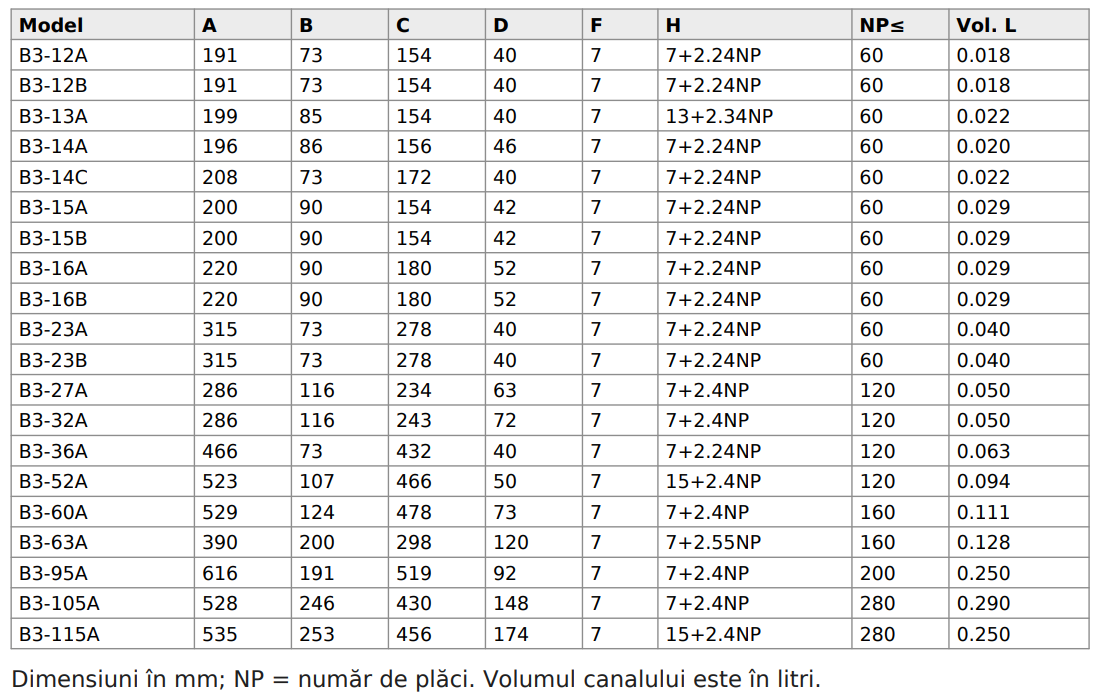

 SPECIFICAȚII ȘI DIMENSIUNI

TIPURI UZUALE DE RACORDURI

Forme de racord prezentate

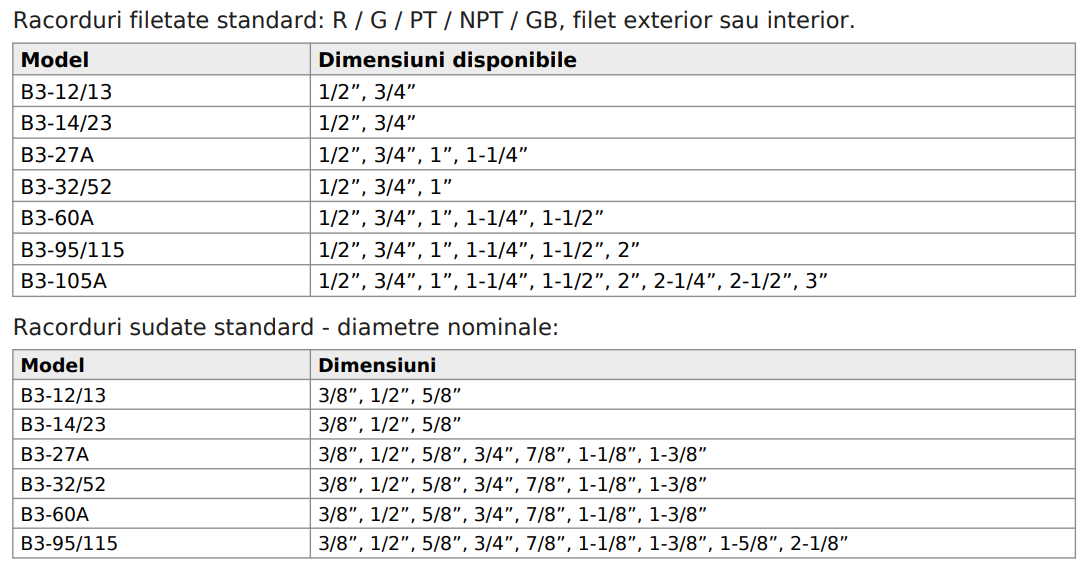

Filet exterior pe țeavă dreaptă • filet exterior pe țeavă conică • flanșă • ștuț/țeavă pentru sudare • niplu cu filet interior • racord cu filet interior.

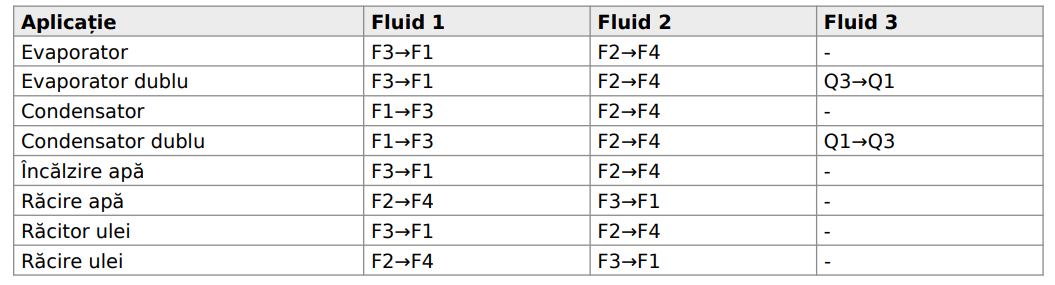

MODURI DE CONECTARE A FLUIDELOR

METODE DE INSTALARE

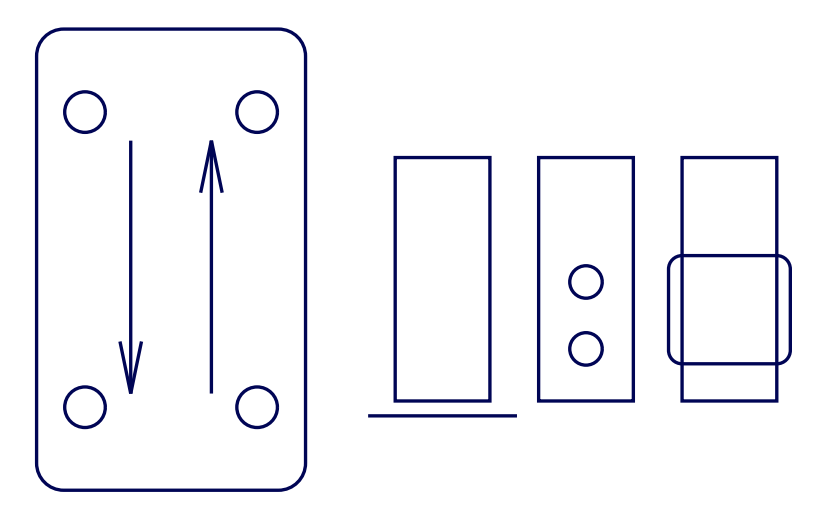

A. Instalare verticală recomandată

Schimbătorul se recomandă a fi montat în poziție verticală, conform orientării indicate în desen.

B. Metode de fixare:

1) sprijin inferior;

2) fixare cu elemente filetate;

3) fixare cu colier/clemă din tablă.

Identificare produs

Cod produs: 801003-0353
