Filtru antimagnetita Barberi V74.P, corp compact cu robinet inchidere

Filtru Antimagnetită Barberi – Protecție Eficientă pentru Sistemul Tău de Încălzire

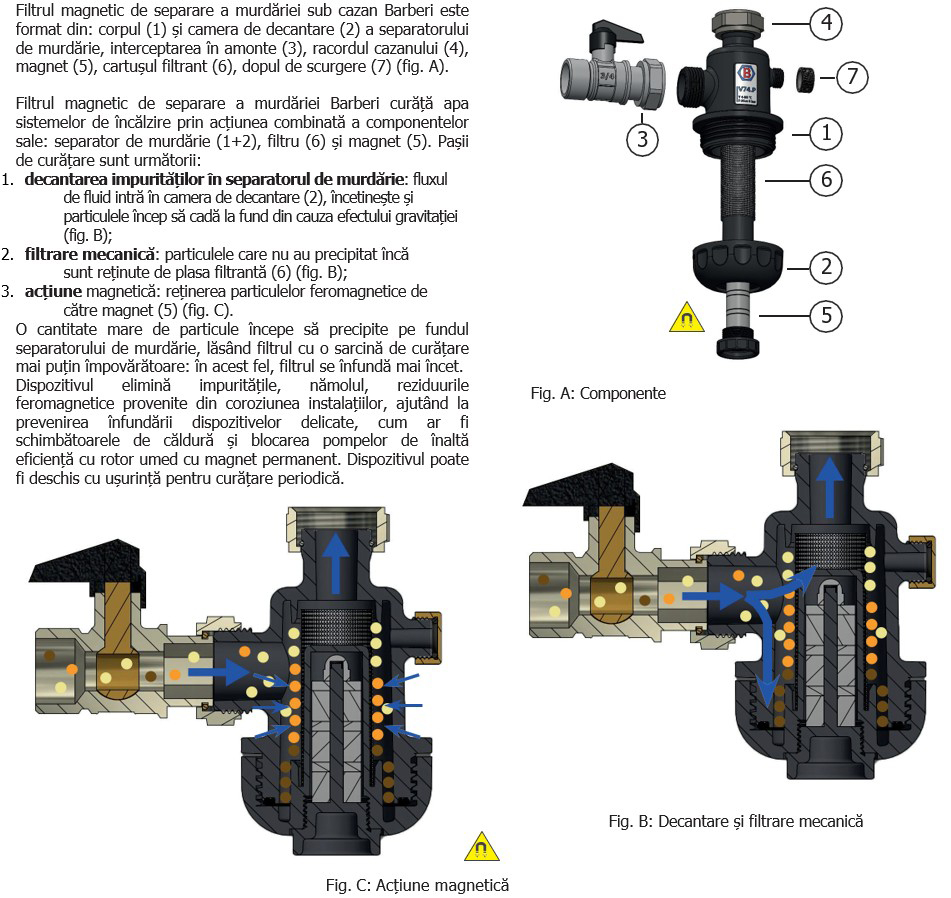

Filtrele magnetice de praf Barberi rețin impuritățile conținute în apa sistemelor prin tripla acțiune a componentelor interne: decantarea în separatorul de praf, filtrarea cu ajutorul unui cartuș, îndepărtarea particulelor feromagnetice prin intermediul unui magnet detașabil. În acest fel, schimbătoarele de căldură și pompele de înaltă eficiență conținute în centrală sunt protejate.

Acest dispozitiv inovator îndepărtează:

• Reziduurile feroase – printr-un magnet puternic integrat;
• Particulele de nisip sau nămol – printr-o sită din oțel inoxidabil de înaltă calitate.
• Curățarea este rapidă și simplă: impuritățile colectate pot fi eliminate prin deschiderea robinetului de evacuare, iar magnetul se scoate cu ușurință pentru o igienizare completă.

Avantaje

Separator de murdărie + filtru + magnet

Curățenia fluidelor este maximizată datorită celor trei dispozitive încorporate într-un singur produs. Fluidul trece secvențial mai întâi prin separatorul de murdărie și apoi prin filtru, optimizând procesul de curățare și reducând înfundarea filtrului.

Compactitatea

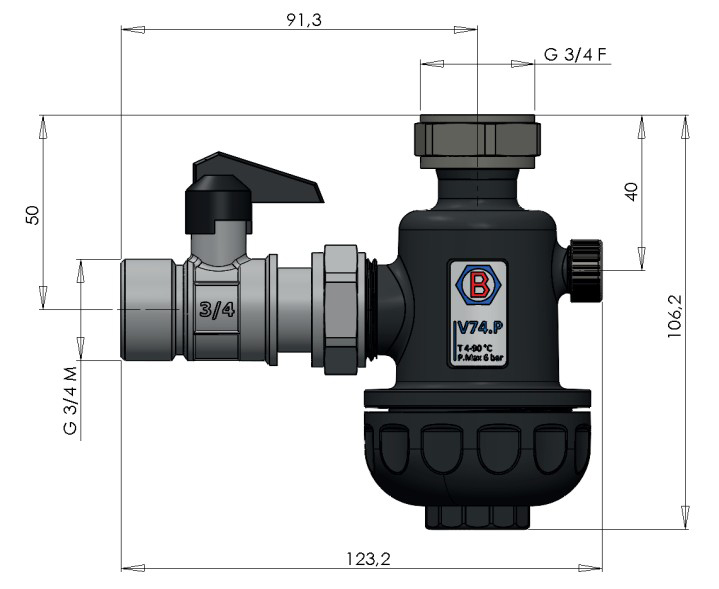

Dimensiunile compacte ale corpului supapei permit instalarea sub cazane montate pe perete chiar și în spații foarte mici.

Curățare ușoară

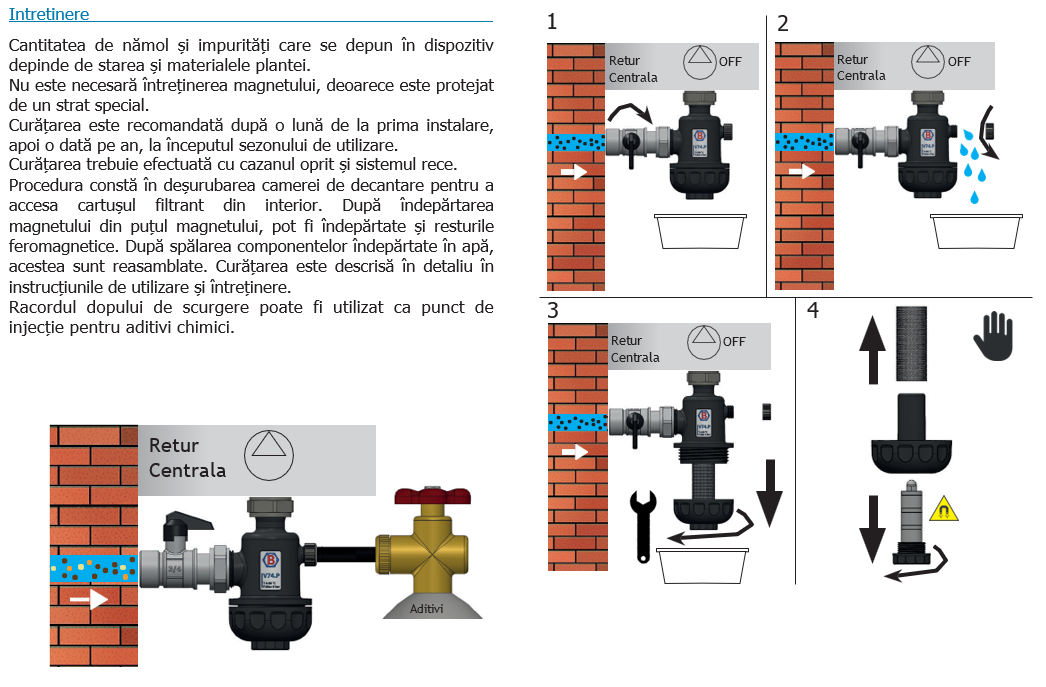

Corpul este ușor de îndepărtat pentru o curățare temeinică. Camera de decantare se separă de restul corpului pentru a accesa filtrul.

Magnet de înaltă performanță

Magnetul are o inducție ridicată de 1,32 Tesla pentru a maximiza retenția particulelor feromagnetice. În plus, acoperirea previne oxidarea și o face fără întreținere.

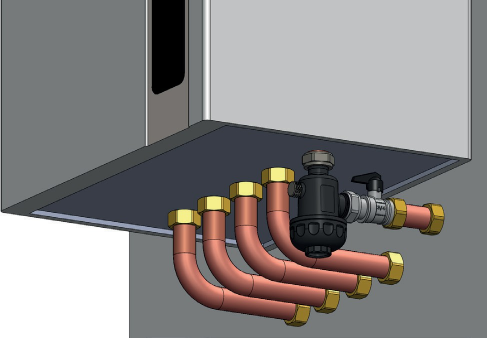

Datorită dimensiunilor reduse și flexibilității de instalare, este soluția ideală chiar și pentru spațiile din spatele mobilierului suspendat din bucătărie.

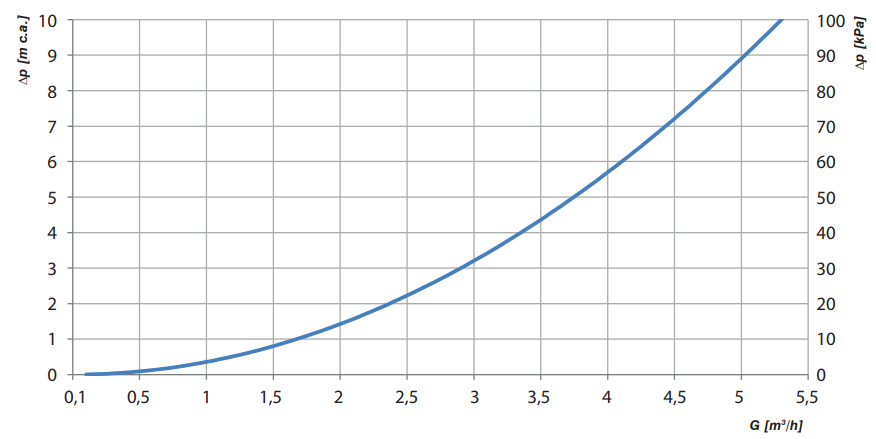

Diagrame

Instalare

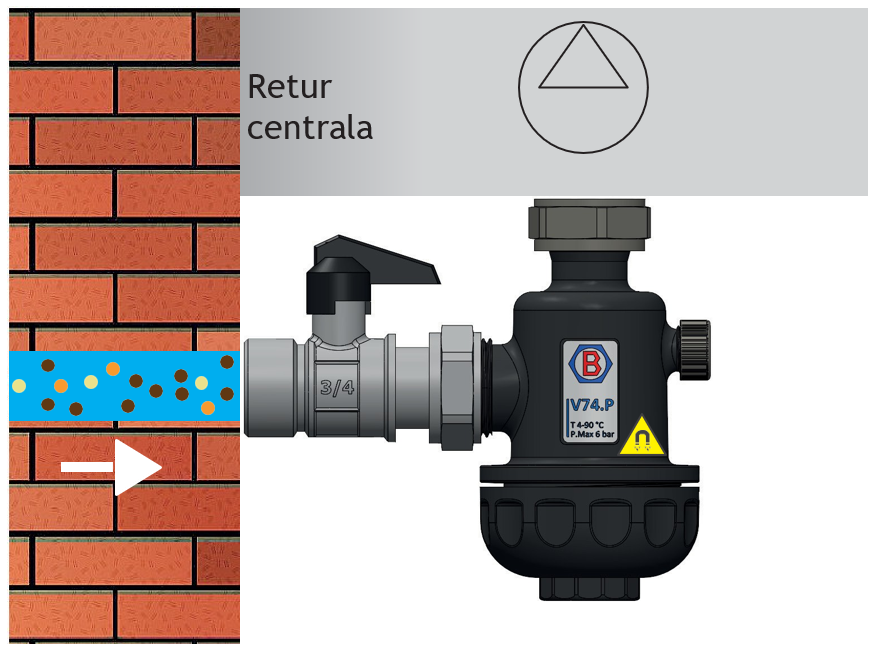

Filtrul magnetic de separare a murdăriei trebuie instalat pe conducta de retur pentru a curăța fluidul înainte de a reveni la generator. Respectați direcția de curgere indicată de săgețile de pe corpul supapei:

Poziția unică de instalare, prezentată în figura de mai jos, optimizează acțiunea dispozitivului pe măsură ce fluidul trece mai întâi prin separatorul de murdărie și apoi prin filtru, limitând astfel înfundarea filtrului.

AVERTISMENT: CÂMP MAGNETIC! Simbolul de pe dispozitiv indică prezența unui câmp magnetic puternic. Nu așezați magnetul lângă dispozitive electronice sau electromedicale, cum ar fi stimulatoare cardiace, carduri magnetice etc., deoarece ar putea provoca deteriorări sau defecțiuni.

Instalare

Filtrul magnetic de separare a murdăriei trebuie instalat pe conducta de retur pentru a curăța fluidul înainte de a reveni la generator. Respectați direcția de curgere indicată de săgețile de pe corpul supapei:

Poziția unică de instalare, prezentată în figura de mai jos, optimizează acțiunea dispozitivului pe măsură ce fluidul trece mai întâi prin separatorul de murdărie și apoi prin filtru, limitând astfel înfundarea filtrului.

AVERTISMENT: CÂMP MAGNETIC! Simbolul de pe dispozitiv indică prezența unui câmp magnetic puternic. Nu așezați magnetul lângă dispozitive electronice sau electromedicale, cum ar fi stimulatoare cardiace, carduri magnetice etc., deoarece ar putea provoca deteriorări sau defecțiuni.

Diagrame de instalare

CARACTERISTICI TEHNICE

Performanță

• Interval temperatură de lucru: 4–90 °C
• Presiune maximă de intrare: 6 bar
• Inducție magnetică: 1,32 T
• Max. Debit recomandat: 2,05 m3/h
• Fluide adecvate: apă, soluții de glicol (max. 50%)
• Racorduri filetate: ISO 228-1
• Cuplu de strângere a camerei de decantare (2):
• 10–12 N·m
• Cuplu de strângere a racordului cazanului (4): 5–6 N·m
• Cuplu de strângere a dopului de golire (7): 6–8 N·m

Materiale

• Corp: PA66 GF30
• Racord centrală: alamă EN12165 CW617N
• Robinet de închidere: Corp, alamă EN12165 CW617N
• Bilă: alamă EN12165 CW617N, cromată
• Cartuș filtrant: oțel inoxidabil AISI 316
• Magnet: neodim
• Dop de scurgere: alamă EN12165 CW617N
• Garnituri: silicon

Identificare produs

Cod produs: barberiV74P
