Teava PEX-AI izolata Tiemme, diametru 16x2 mm cu insertie de aluminiu, 0630B, pret/ml, vanzare la colac de 100 ml

Tuburile de tip “AL-COBRAPEX” se adaptează pentru orice tip de instalație de încălzire și/sau răcire, și hidro-sanitară, dar și pentru instalațiile ce distribuie aerul condiționat, putând fi astfel utilizate în sectorul locuințelor, în scopuri comerciale, în industrie și în sectorul agricol; și în general ele se adaptează pentru orice lichid care nu este coroziv *.

Tuburile “AL-COBRAPEX” sunt de tip multistrat și au insertie din aluminiu, ele constituie o alternativă valabilă pentru tuburile metalice și chiar pentru unele tuburi din plastic ce se folosesc în mod uzual în sistemele comune de instalații.

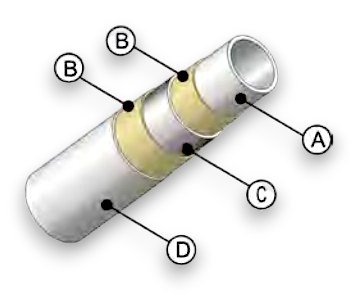

Tehnologia acestor tuburi constă în introducerea uni strat metalic (aluminiu) între două straturi de material plastic (polietilenă) și lipirea acestora așa cum este arătat în următoarea figură:

A: Strat din polietilenă reticulată cu ajutorul silanilor din PE-Xb.

B: Strat adeziv.

C: Strat intermediar din aluminiu sudat au ajutorul tehnicii cu vârf.

D: Strat din polietilenă reticulată din PE-Xb cu ajutorul silanilor (art. 0600 - 0660 - 0600B - 0660B) sau din polietilenă cu densitate înaltă HDPE (art. 0660S).

Tuburile de tip “AL-COBRAPEX” au rolul fundamental de a îmbina avantajele materialului plastic (rezistență la absorbție, rezistență la coroziune și la diverși agenți chimici, ușurință și facilitate în asamblare) cu avantajele aluminiului (rezistența la presiuni înalte, dimensiune stabilă și reducerea dilatațiilor termice).

Gama tuburilor de tip “AL-COBRAPEX” este foarte amplă: ele sunt produse începând cu un diametru de la 14 până la 90 mm și sunt livrate în role sau bare;sunt disponibile în versiunea de tub simplu

și tub cu înveliș izolant termic, având următoarele grosimi: 6 / 10 / 13 mm sau tub cu înveliș flexibil de protecție.

AVANTAJELE / PUNCTE FORTE

• Prezintă un sistem rapid și ușor de asamblat datorită: flexibilității, lejerității și stabilității (din cauza insertiei din aluminiu).
• Sunt impermeabile pentru oxigen și împiedică penetrarea razelor U.V. **
• Sunt rezistente la coroziune și la agenții chimici.
• Au pierderi de sarcina minore.
• Se potrivesc pentru mai multe scopuri practice:

- La distribuirea apei potabile, atât calde cât și reci;

- În instalațiile ramificate de încălzire și răcire (cu temperatură

joasă);

- În instalațiile de încălzire a radiatoarelor (cu temperatură

înaltă);

- În instalațiile de distribuire a aerului condiționat;

În general prezintă dilatări termice reduse la schimbarea temperaturii lichidului vehiculat.

• Este gatantată o durată a produsului de cel puțin 50 de ani! conform normelor de producere.
• Sunt rezistente la presiuni mari (10 bar pentru toate clasele de folosință așa cum este prevăzut de Norma UNI EN ISO 21003-1).
• Sunt rezistente la temperaturi înalte (+ 95 °C).

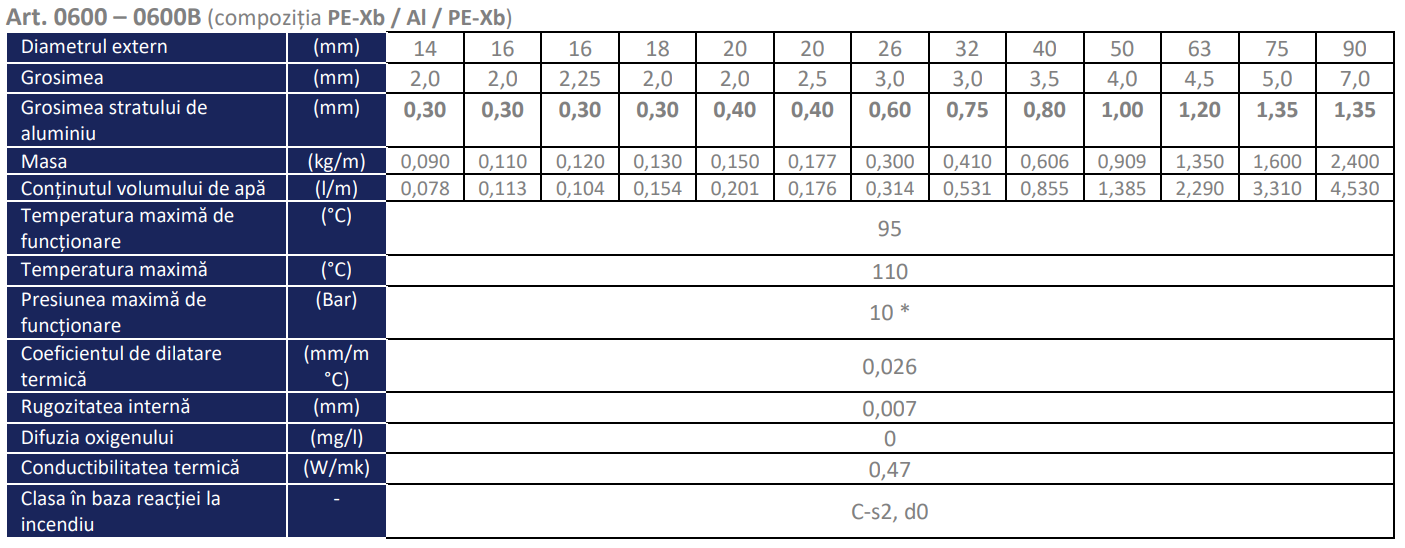

CARACTERISTICI TEHNICE

DOMENIUL DE UTILIZARE (conform UNI EN ISO 21003-1)

Caracteristicile legate de folosirea tubului multi-strat sunt prevăzute în dispozițiile normei UNI EN ISO 21003-1 ce definește patru clase de utilizare corespunzătoare perioadei de 50 de ani de uzură continuă.

Tuburile de tip “AL-COBRAPEX” sunt certificate pentru toate cele patru clase de utilizare, atunci când presiunea de funcționare este de până la 10 bar.

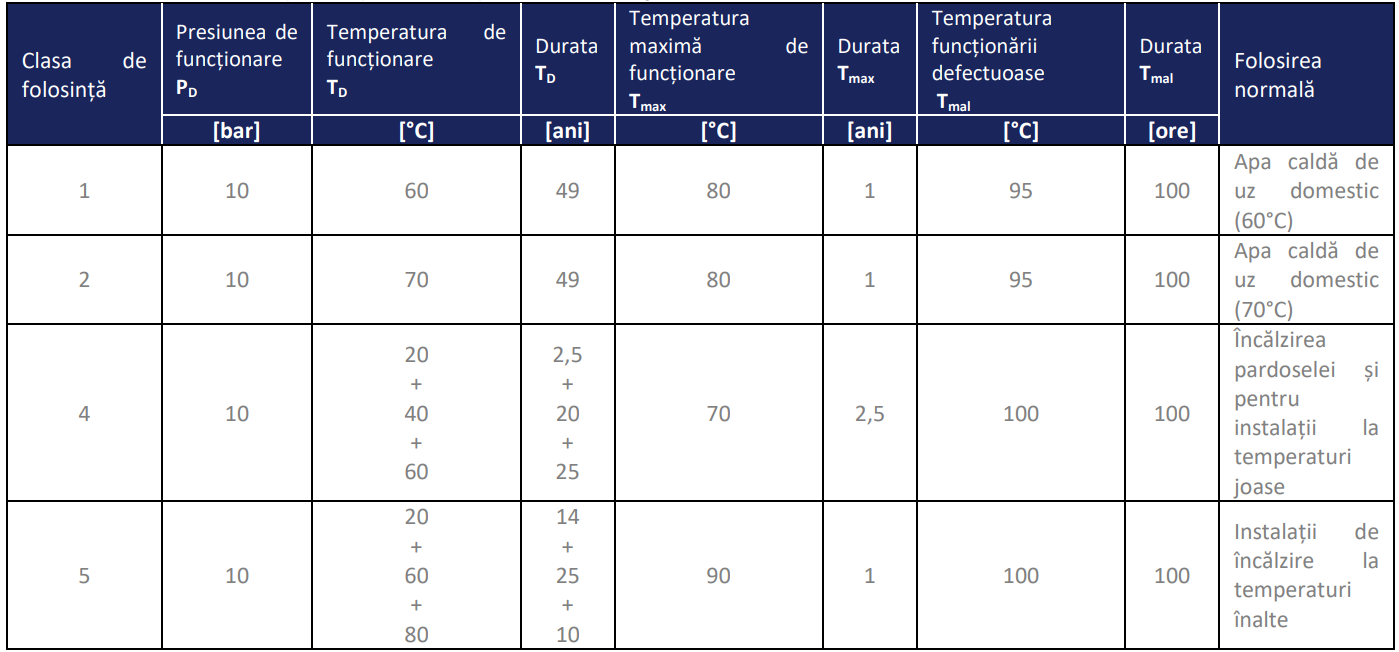

Tabelul claselor de utilizare și condițiile de funcționare conform prevederilor UNI EN ISO 21003-1

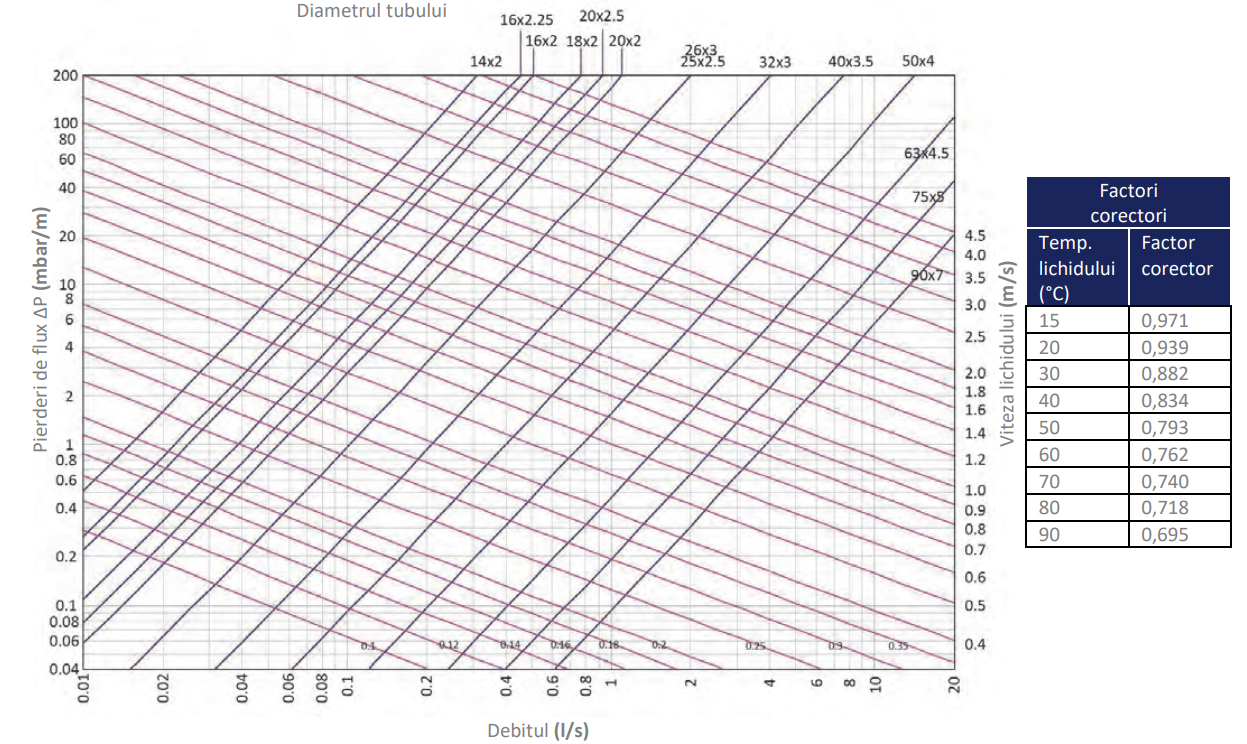

CARACTERISTICI FLUIDO-DINAMICE

Această pierdere a debitului ce este reprezentată în grafic se referă la lichidul care este vehiculat cu o tempratura de 10 °C.

Pentru alte temperaturi ale lichidului este necesar să multiplicați valoarea ce reprezintă pierderea de debit, așa cum este prezentat în graficul de mai sus, cu factorii corectori indicați în tabel.

TUB MULTI-STRAT CU ÎNVELIȘ FLEXIBIL TERMOIZOLANT

(art. 0630B / 0630R / 0670B / 0670R / 0615B / 0635 / 0636)

Tubul multistrat de tip “AL-COBRAPEX” cu înveliș termoizolant va adăuga noi proprietăți tubului multistrat simplu prin prezența unui înveliș termo-izolant extern.

DOMENIUL DE FOLOSINȚĂ:

În instalațiile de încălzire și distribuție hidro-sanitară, acolo unde e necesar un anumit grad de izolare împotriva formării condensului și pentru a împiedica pierderea energetică.

Tuburile izolante marca “Tiemme” se potrivesc pentru a transporta lichidele care circulă în instalațiile de încălzire și/sau răcire în conformitate cu dipozițiile normei UNI EN ISO 12241 cu titlul: “IZOLAREA TERMICĂ PENTRU INSTALAȚIILE DIN EDIFICII ȘI PENTRU INSTALAȚIILE INDUSTRIALE - METODELE DA CALCUL”.

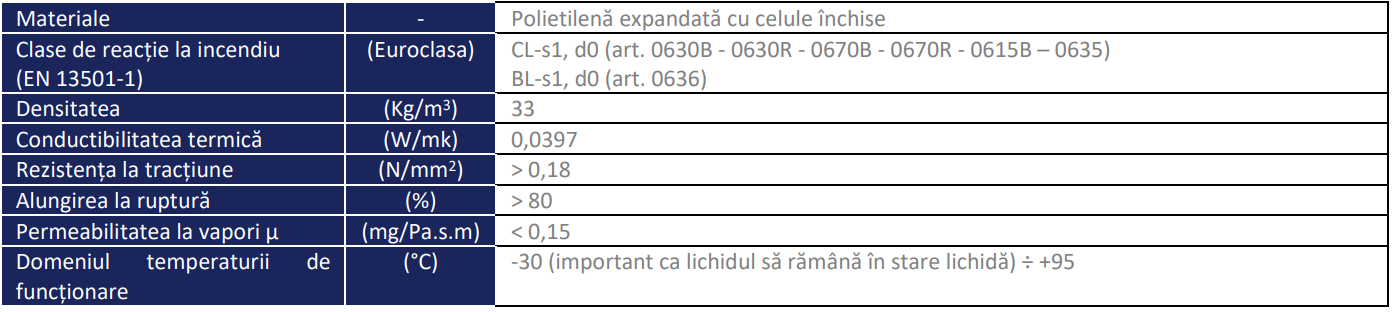

CARACTERISTICI TEHNICE (ÎNVELIȘ TERMO-IZOLANT):

TABELUL DE CALCUL RAPID AL PIERDERILOR DE CĂLDURĂ

Tabelul prezintă pierderile de căldură exprimate în W pentru fiecare metru linear al tuburilor izolate de tip “AL-COBRAPEX”, în baza temperaturii

lichidului vehiculat ce le traversează (la diferite nivele de temperatură). Pierderile sunt calculate la o temperatură a ambientului de 20 °C.

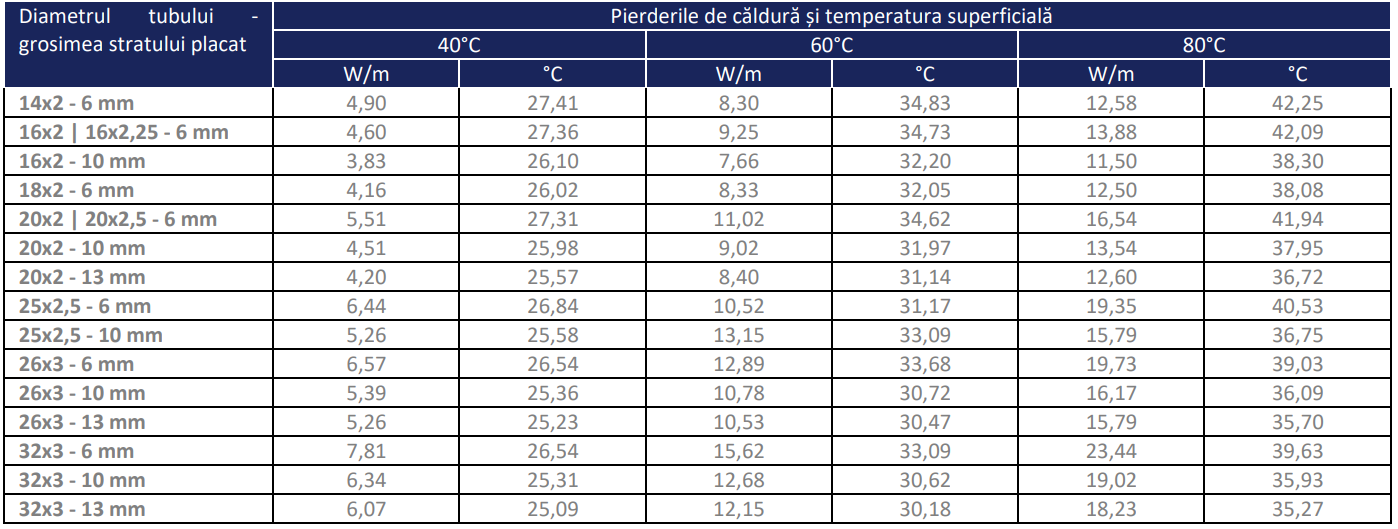

FUNCȚIA PENTRU ÎNCĂLZIRE

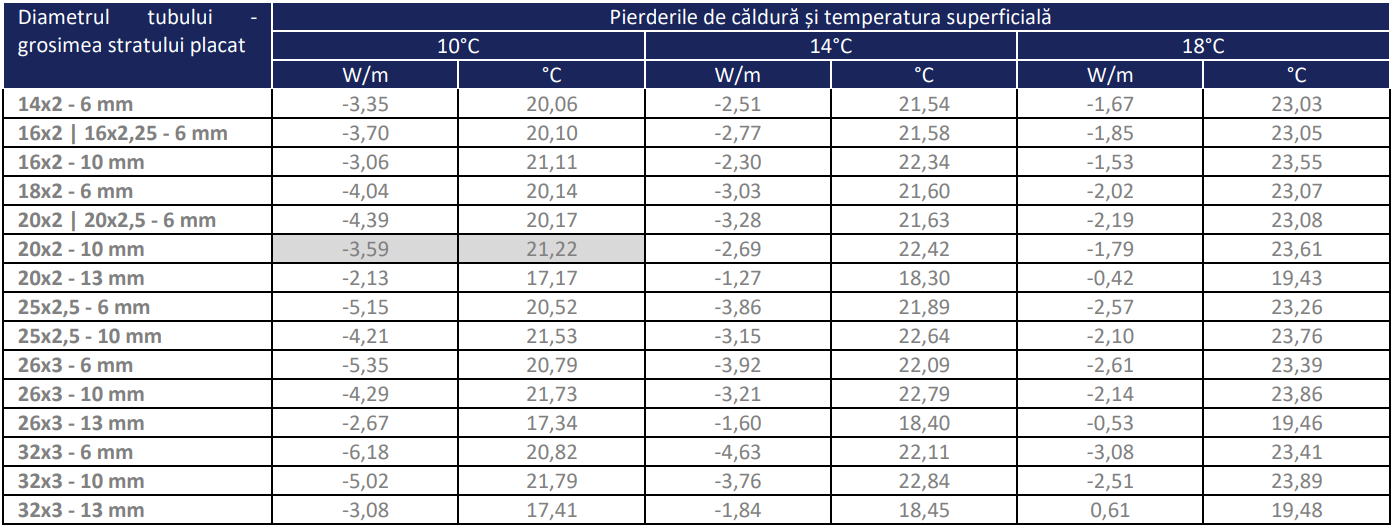

FUNCȚIA PENTRU RĂCIRE

În tabelul care se referă la funcționarea pentru răcirea apei la 10°C (valoare obținută calculând media între 7°C și 12,5°C) se vede de exemplu, că un tub cu diametrul de 20x2 mm, cu stratul de izolare cu gorsimea de 10 mm, va avea o pierdere pe metru linear de -3,59 W la o temperatură superficială de 21,22 °C, această temperatură trebuie să fie majoră temperaturii punctului de roua din ambient, care în cazul unui ambient de

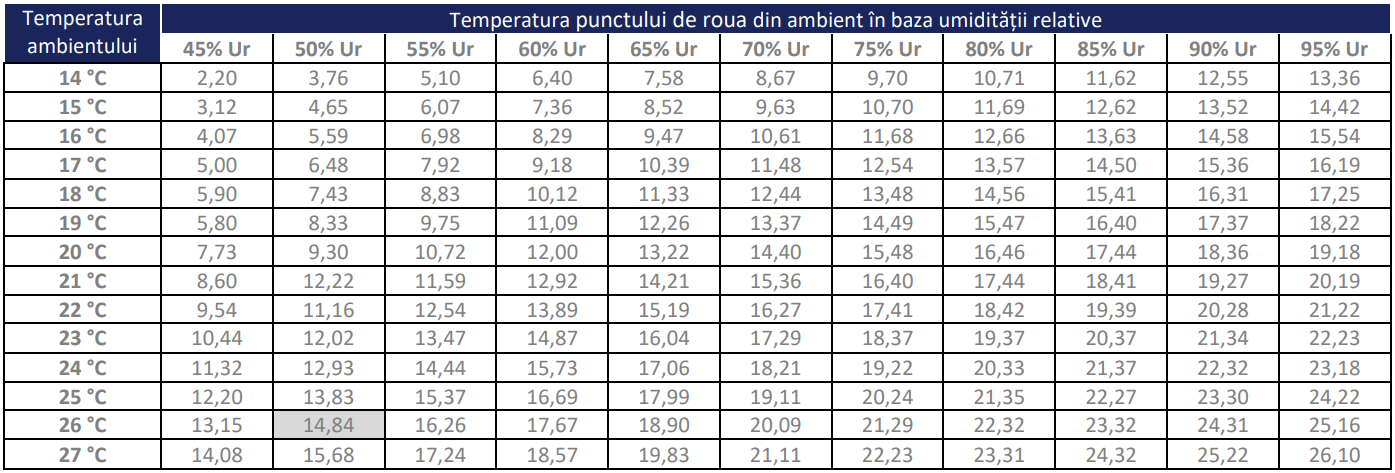

26°C cu 50% de umiditate relativă este de 14,84°C (vă prezentăm în continuare un tabel cu indicațiile temperaturii punctului de roua prezente în ambient în funcție de temperatura acestuia și de gradul de umiditate relativă).

Tabelele au scopul de a informa tehnicul în calitate de material de referință în general, pentru a evalua rapid nivelul de performanță a tubului ales.

Identificare produs

Cod produs: 620014
