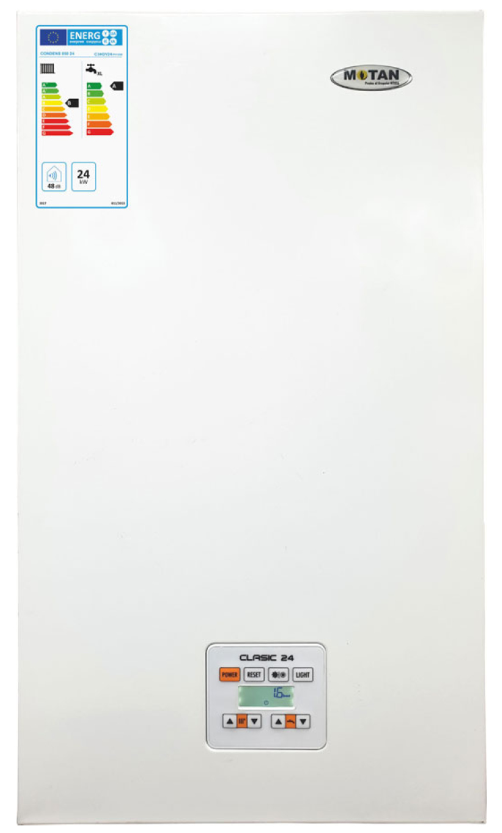

Centrala termica pe gaz cu tiraj fortat Motan Clasic 24, 24 kW, schimbator principal inox, kit evacuare inclus

Centrala termica pe gaz cu tiraj fortat Motan Clasic 24, 24 kW, schimbator principal inox, kit evacuare inclus

Motan Clasic 24 Erp este o centrala termica murala cu functionare pe combustibil gazos, se incadreaza in gama centralelor termice conventionale cu putere 24 kw, dotata cu schimbator principal din inox si se utilizeaza pentru incalzire si preparare apa calda menajera (prin intermediul unui schimbator de caldura secundar in placi).

Caracteristici generale centrala termica Motan Clasic 24 - 24 kW

• supapa de siguranta la suprapresiune - protejeaza centrala termica la preisuni mai mari de 3 bari
• senzor de temperatura a apei pe instalatie de termoficare
• presostat de aer care sesizeaza lipsa evacuarii gazelor arse
• termostat de siguranta la supratemperatura pentru schimbatorul de caldura
• placa electronica pentru comanda si controlul elementelor de executie
• sistem performant de autodiagnosticare
• functie de protectie anti-inghet
• functie antiblocare pompa cu actiune la fiecare 24 h

Date tehnice centrala termica pe gaz cu tiraj fortat Motan Clasic 24 - 24 kW

• Putere centrala termica: 7.4 - 23.2 kW
• Randament normat: pana la 93,6%
• Consum nominal de combustibil: 2,3 Nmc/h
• Temperatura maxima admisa pe tur: 75 grdC
• Racorduri tur/retur: 3/4"
• Racord apa calda/rece: 1/2"
• Debit apa calda (la Dt=30 grdC): 12 litri/min
• Suprapresiune de lucru admisa: 3 bar
• Putere electrica consumata: 82 W
• Temperatura gaze arse: 150oC
• Racord gaze: 3/4"
• Racord gaze arse (dublu, coaxial): 60/100 mm
• Dimensiuni AxLxH: 400x330x708 mm
• Greutate centrala termica: 32 kg
• Clasa randament energetic sezonier aferent incalzirii incintelor: C
• Clasa de eficienta energetica ACM: A
• Capacitate vas de expansiune: 8 l
• Lungime maxima evacuare gaze arse: 3 m

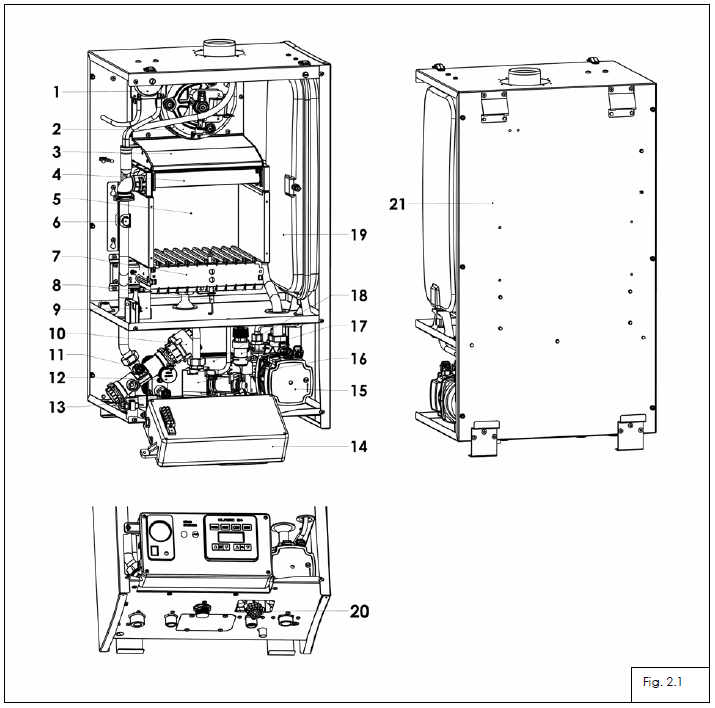

Elementele componente

1. Presostat aer

2. Ventilator

3. Hota evacuare tiraj fortat

4. Schimbatorul de caldura primar

5. Camera de ardere

6. Termostat supratemperatura

7. Arzator

8. Electrod aprindere/ionizare

9. Transformator aprindere

10. Actuator vana cu 3 cai

11. Senzor temperatura termoficare

12. Senzor presiune apa

13. Senzor temperatura apa calda menajera

14. Cutie electronica

15. Pompa

16. Vana de gaz

17. Supapa de siguranta

18. Schimbator de caldura secundar

19. Vas de expansiune

20. Robinet de umplere
