Pachet Cazan (centrala) pe combustibil solid tip lumanare Fornello Turbo 50 kW, Puffer 800 litri, Calorifere Aluminiu Fornello Alvo, Boiler, Vas Expansiune, Pompa, Fitinguri Montaj

Pachetul este compus din urmatoarele Componente:

1. Cazan (centrala) pe combustibil solid tip lumanare Fornello Turbo 50 kW;

2. Puffer - Rezervor de acumulare agent termic izolat Sunsystem P 800 cu izolatie de 10 cm, capacitate 800 litri, fara serpentina, presiune de lucru 3 bar

3. Boiler termoelectric cu o serpentina Fornello Optima GCVS 1004415 D09 TR 1S, 100 Litri, 1500 watt, reglaj extern al temperaturii, poliuretan expandat;

4. Vas expansiune 50 litri;

5. Pompa circulare 25-60 si olandezi;

6. Set Radiatoare (calorifere) din aluminiu Fornello ALVO D600CA, baterie 10 elementi, 10 ani garantie, inaltime 600 mm, set accesorii radiator aluminiu, radiator port prosop pentru baie si robineti tur/retur format din:

Radiator (calorifer) din aluminiu Fornello ALVO D600CA, baterie 10 elementi, 10 ani garantie, inaltime 600 mm - 5 buc;

Set accesorii radiator (calorifer) aluminiu format din 11 piese - 5 set;

Reductii 1'x1/2"= 4 buc (doua buc stanga si doua bucati dreapta)

Aerisitor manual 1/2" -1 buc

Dop 1/2" - 1 buc

Cheie aerisitor - 1 buc

Console - 2 buc

Dibluri console - 2 buc

Set robineti tur/retur - 6 set;

Radiator port prosop pentru baie 400 x 1000 mm – 1 buc;

7. Kit fitiguri montaj de baza (acest set nu include toate fitingurile, sunt doar cele de baza principale, restul se vor achizitiona impreuna cu instalatorul sau firma care va efectua montajul) format din:

- Mufa 2" - 2 buc

- Reductie 2" - 1-1/2" - 2 buc

- Reductie 1-1/2"-1" - 2 buc;

- Grup de siguranta;

- Termostat de contact - 1 buc;

- Filtru Y 1" - 1 buc;

- Robinet trecere 1" Fe - 2 buc;

- Robinet golire 1/2" - 1 buc;

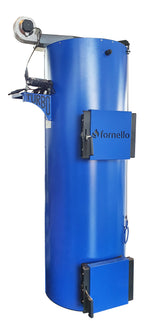

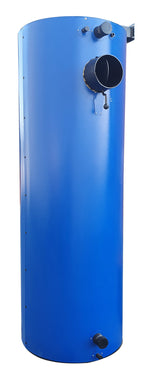

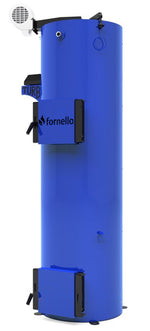

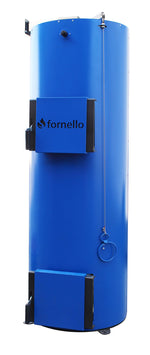

Cazan (centrala) pe combustibil solid tip lumanare Fornello Turbo 50 kW, cu ventilator si automatizare

Cazanul (centrala) pe combustibil solid tip lumanare Fornello Turbo 50 kW este un echipament modern și eficient, de inalta performanta pentru incalzirea locuintelor, spatiilor de producție mici, pensiunilor si caselor. Acest cazan are un design unic ce are un randament de minim 93% si consum redus de combustibil care poate incalzi o suprafata de pana la 500 m².

Cazanele sunt proiectate pentru incalzirea spatiilor menajere, industriale si altor spatii echipate cu sistem de incalzire centrala, pentru pregatirea si furnizarea de caldura spre necesitatile tehnologice, folosind ca combustibil lemne de foc, deseuri de lemn, carbune, rumeguș și brichete de turba.

Proiectarea cazanului permite utilizarea cea mai eficienta a caldurii generate in timpul arderii diferitelor tipuri de combustibili solizi.

Durata de ardere a unei singure incarcaturi de combustibil depinde direct de tipul si calitatea combustibilului si de pierderea de caldura a pe care o are spatiul de incalzit.

Funcționarea cazanului este posibila numai in modul de alimentare manuala a combustibilului solid.

Unul dintre punctele forte ale cazanului FORNELLO TURBO este sistemul său de ardere îndelungată. Acesta permite o utilizare mai eficientă a combustibilului, ceea ce se traduce într-un consum redus și o durată de viață mai lungă a echipamentului. Pentru a asigura o ardere uniformă și eficientă, sistemul de alimentare cu aer este format din multiple canale, iar conductele de aer sunt dispuse simetric în jurul cazanului.

Schimbătorul de căldură al cazanului FORNELLO TURBO este realizat sub forma de rafturi din țevi fără sudură. Acest design asigură un transfer maxim de căldură și un randament ridicat al cazanului. De asemenea, cazanul este dotat cu automatizare corespunzătoare și un ventilator care asigură o circulație eficientă a aerului și o ardere optimă a combustibilului.

Cazanul este dotat cu un schimbător de căldură din țevi fără sudură, care asigură un transfer maxim de căldură. Schimbătorul de căldură are o suprafață de 4,4 m² și un volum de apă de 131 litri. Cazanul are un randament minim de 93% și o temperatură a gazelor arse între 100 și 180 °C. Presiunea nominală a apei este de 0,15 mPa.

Camera de ardere a cazanului are un volum de 617 dm³ și este prevăzută cu un sistem de alimentare cu aer multi-canal și o dispunere simetrică a conductelor de aer. Aceste caracteristici asigură o combustie uniformă și eficientă a combustibilului. Ușa cazanului este înclinată pentru a facilita încărcarea manuală a combustibilului. De asemenea, cazanul poate fi echipat cu un arzător cu peleti, care permite furnizarea automată a combustibilului fracționat.

Cazanul pe combustibil solid FORNELLO TURBO este un produs de înaltă calitate, realizat din oțel de 5 mm grosime. Cazanul are dimensiuni compacte și un design elegant, care se potrivesc oricărui interior. Cazanul are o greutate fără apă de 490 kg și un consum energetic maxim de 160 W. Gura de evacuare a cazanului are un diametru extern de 178 mm, iar țevile de conexiune la rețeaua de apă au un diametru de 50 mm.

FORNELLO TURBO este un cazan pe combustibil solid performant, economic și ecologic și poate fi alegerea potrivită nevoilor dumneavoastră.

Cazanul (centrala) FORNELLO TURBO fiind un produs ecologic are un impact redus asupra mediului iar pe langa confort si siguranta in timpul sezonului rece, foloseste cele mai ieftine surse de incalzire, astfel costul pentru incalzirea casei dumneavostre poate fi de pana la 2-3 ori mai mic decat pretul altor surse de incalzit.

SPECIFICATII TEHNICE CAZAN (CENTRALA) PE COMBUSTIBIL SOLID FORNELLO TURBO

DIMENSIUNI CAZAN (CENTRALA) PE COMBUSTIBIL SOLID FORNELLO TURBO

DIMENSIUNI CAZAN:

B (latime cu automatizare) - 1120 mm

D (diametru) - 890 mm

H (inaltime totala) - 2190 mm

H1 (inaltime fara ventilator) - 1960 mm

H2 (inaltime racord tur) - 1886 mm

H3 (inaltime racord evacuare) - 1656 mm

H4 (inaltime racord retur) - 146 mm

L (adancime) - 1120 mm

ELEMENTE CAZAN (CENTRALA) PE COMBUSTIBIL SOLID FORNELLO TURBO

SCHEMA CONECTARE LA CIRCUITUL DE INCALZIRE CAZAN (CENTRALA) PE COMBUSTIBIL SOLID FORNELLO TURBO

Descrierea functionarii unitatii de control automatizate(controler)

ATENȚIE! Această secțiune descrie funcționarea controlerului cu configurația de bază a cazanului. Când comandați un cazan cu un controler cu funcționalitate extinsă, setările acestuia trebuie efectuate în conformitate cu instrucțiunile atașate controlerului respectiv.

Unitatea de control este un regulator de temperatură (controler) bazat pe un microprospector conceput pentru a controla funcționarea cazanului. Regulatorul controlează temperatura agentului de încălzire din cazan regland viteza suflantei, purjeaza cazanul (pentru a elimina acumularea de gaze formate ca urmare a procesului de ardere). Controlerul controlează și funcționarea pompei de încălzire centrală.

Principalele caracteristici tehnice ale controlerului sunt prezentate în tabelul de mai jos:
