Pachet Cazan (centrala) pe combustibil solid tip lumanare Fornello Turbo 25 kW, Puffer 800 litri, Cos Inox, Calorifere Aluminiu Fornello Alvo, Boiler, Vas Expansiune, Pompa, Fitinguri Montaj

Pachetul este compus din urmatoarele Componente:

1. Cazan (centrala) pe combustibil solid tip lumanare Fornello Turbo 25 kW;

2. Puffer - Rezervor de acumulare agent termic izolat Sunsystem P 800 cu izolatie de 10 cm, capacitate 800 litri, fara serpentina, presiune de lucru 3 bar

3. Boiler termoelectric cu o serpentina Fornello Optima GCVS 1004415 D09 TR 1S, 100 Litri, 1500 watt, reglaj extern al temperaturii, poliuretan expandat;

4. Vas expansiune 50 litri;

5. Pompa circulare 25-60 si olandezi;

6. Cos de fum 6 ml, diametru 200 mm dublu perete inox-inox, izolat cu vata bazaltica, format din: flansa sol, teu racordare, teu curatare, 5 tronsoane de 1 metru, palarie antipoaie, 2 coliere fatada, racord dublu perete-simplu perete;

7. Set Radiatoare (calorifere) din aluminiu Fornello ALVO D600CA, baterie 10 elementi, 10 ani garantie, inaltime 600 mm, set accesorii radiator aluminiu, radiator port prosop pentru baie si robineti tur/retur format din:

Radiator (calorifer) din aluminiu Fornello ALVO D600CA, baterie 10 elementi, 10 ani garantie, inaltime 600 mm - 5 buc;

Set accesorii radiator (calorifer) aluminiu format din 11 piese - 5 set;

Reductii 1'x1/2"= 4 buc (doua buc stanga si doua bucati dreapta)

Aerisitor manual 1/2" -1 buc

Dop 1/2" - 1 buc

Cheie aerisitor - 1 buc

Console - 2 buc

Dibluri console - 2 buc

Set robineti tur/retur - 6 set;

Radiator port prosop pentru baie 400 x 1000 mm – 1 buc;

8. Kit fitiguri montaj de baza (acest set nu include toate fitingurile, sunt doar cele de baza principale, restul se vor achizitiona impreuna cu instalatorul sau firma care va efectua montajul) format din:

- Mufa 2" - 2 buc

- Reductie 2" - 1-1/2" - 2 buc

- Reductie 1-1/2"-1" - 2 buc

- Grup de siguranta;

- Termostat de contact - 1 buc;

- Filtru Y 1" - 1 buc;

- Robinet trecere 1" Fe - 2 buc;

- Robinet golire 1/2" - 1 buc;

-----------------------------------------------------------------------------------------------------------------------------------------------------

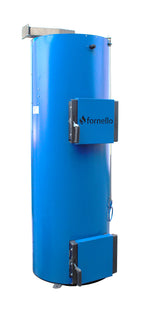

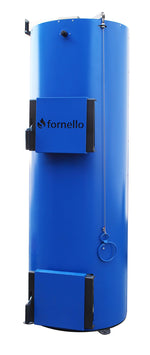

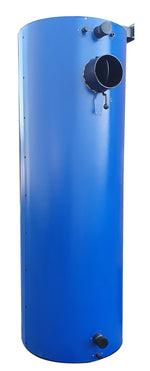

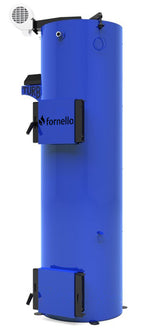

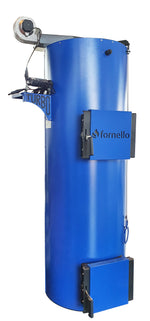

Cazan (centrala) pe combustibil solid tip lumanare Fornello Turbo 25 kW, cu ventilator si automatizare

Cazanul (centrala) pe combustibil solid tip lumanare Fornello Turbo 25 kW este un echipament modern și eficient, de inalta performanta pentru incalzirea locuintelor, spatiilor de producție mici, pensiunilor si caselor. Acest cazan are un design unic ce are un randament de minim 93% si consum redus de combustibil care poate incalzi o suprafata de pana la 250 m².

Cazanele sunt proiectate pentru incalzirea spatiilor menajere, industriale si altor spatii echipate cu sistem de incalzire centrala, pentru pregatirea si furnizarea de caldura spre necesitatile tehnologice, folosind ca combustibil lemne de foc, deseuri de lemn, carbune, rumeguș si brichete de turba.

Proiectarea cazanului permite utilizarea cea mai eficienta a caldurii generate in timpul arderii diferitelor tipuri de combustibili solizi.

Durata de ardere a unei singure incarcaturi de combustibil depinde direct de tipul si calitatea combustibilului si de pierderea de caldura a pe care o are spatiul de incalzit.

Funcționarea cazanului este posibila numai in modul de alimentare manuala a combustibilului solid.

Unul dintre punctele forte ale cazanului FORNELLO TURBO este sistemul sau de ardere indelungata. Acesta permite o utilizare mai eficienta a combustibilului, ceea ce se traduce intr-un consum redus si o durata de viata mai lunga a echipamentului. Pentru a asigura o ardere uniforma si eficienta, sistemul de alimentare cu aer este format din multiple canale, iar conductele de aer sunt dispuse simetric in jurul cazanului.

Schimbatorul de caldura al cazanului FORNELLO TURBO este realizat sub forma de rafturi din tevi fara sudura. Acest design asigura un transfer maxim de caldura si un randament ridicat al cazanului. De asemenea, cazanul este dotat cu automatizare corespunzatoare si un ventilator care asigura o circulatie eficienta a aerului si o ardere optima a combustibilului.

Cazanul este dotat cu un schimbator de caldura din țevi fara sudura, care asigura un transfer maxim de caldura. Schimbatorul de caldura are o suprafață de 3,0 m² și un volum de apa de 85 litri. Cazanul are un randament minim de 93% si o temperatura a gazelor arse intre 100 și 180 °C. Presiunea nominala a apei este de 0,15 mPa.

Camera de ardere a cazanului are un volum de 323 dm³ si este prevazuta cu un sistem de alimentare cu aer multi-canal si o dispunere simetrica a conductelor de aer. Aceste caracteristici asigura o combustie uniforma si eficienta a combustibilului. Ușa cazanului este inclinata pentru a facilita incarcarea manuala a combustibilului. De asemenea, cazanul poate fi echipat cu un arzator cu peleti, care permite furnizarea automata a combustibilului fracționat.

Cazanul pe combustibil solid FORNELLO TURBO este un produs de inalta calitate, realizat din otel de 5 mm grosime. Cazanul are dimensiuni compacte si un design elegant, care se potrivesc oricarui interior. Cazanul are o greutate fara apa de 320 kg si un consum energetic maxim de 85 W. Gura de evacuare a cazanului are un diametru extern de 178 mm, iar tevile de conexiune la rețeaua de apa au un diametru de 50 mm.

FORNELLO TURBO este un cazan pe combustibil solid performant, economic si ecologic si poate fi alegerea potrivita nevoilor dumneavoastra.

Cazanul (centrala) FORNELLO TURBO fiind un produs ecologic are un impact redus asupra mediului iar pe langa confort si siguranta in timpul sezonului rece, foloseste cele mai ieftine surse de incalzire, astfel costul pentru incalzirea casei dumneavostre poate fi de pana la 2-3 ori mai mic decat pretul altor surse de incalzit.

SPECIFICATII TEHNICE CAZAN (CENTRALA) PE COMBUSTIBIL SOLID FORNELLO TURBO

DIMENSIUNI CAZAN (CENTRALA) PE COMBUSTIBIL SOLID FORNELLO TURBO

DIMENSIUNI CAZAN:

B (latime cu automatizare) - 900 mm

D (diametru) - 675 mm

H (inaltime totala) - 2160 mm

H1 (inaltime fara ventilator) - 1960 mm

H2 (inaltime racord tur) - 1886 mm

H3 (inaltime racord evacuare) - 1656 mm

H4 (inaltime racord retur) - 146 mm

L (adancime) - 915 mm

ELEMENTE CAZAN (CENTRALA) PE COMBUSTIBIL SOLID FORNELLO TURBO

SCHEMA CONECTARE LA CIRCUITUL DE INCALZIRE CAZAN (CENTRALA) PE COMBUSTIBIL SOLID FORNELLO TURBO

Descrierea functionarii unitatii de control automatizate(controler)

ATENȚIE! Această secțiune descrie funcționarea controlerului cu configurația de bază a cazanului. Cand comandati un cazan cu un controler cu funcționalitate extinsa, setarile acestuia trebuie efectuate in conformitate cu instrucțiunile atasate controlerului respectiv.

Unitatea de control este un regulator de temperatura (controler) bazat pe un microprocesor conceput pentru a controla funcționarea cazanului. Regulatorul controleaza temperatura agentului de incalzire din cazan regland viteza suflantei, purjeaza cazanul (pentru a elimina acumularea de gaze formate ca urmare a procesului de ardere). Controlerul controleaza si functionarea pompei de incalzire centrala.

Principalele caracteristici tehnice ale controlerului sunt prezentate in tabelul de mai jos:
